تیر برق بتنی یکی از انواع تیرهای مورد استفاده در شبکه‌های توزیع و انتقال برق است که به دلیل استحکام، دوام و مقاومت بالا در برابر عوامل جوی و مکانیکی، کاربرد گسترده‌ای در صنعت برق دارد.این تیرها از بتن مسلح ساخته می‌شوند و جایگزین مناسبی برای تیرهای چوبی و فلزی در بسیاری از پروژه‌ها هستند.
- اجزای تشکیل دهنده تیر برق بتنی:
-
- بتن: معمولا از نوع بتن با مقاومت بالا(حداقل 35 مگا پاسکال یا بالاتر) برای تحمل بارهای فشاری و خمشی

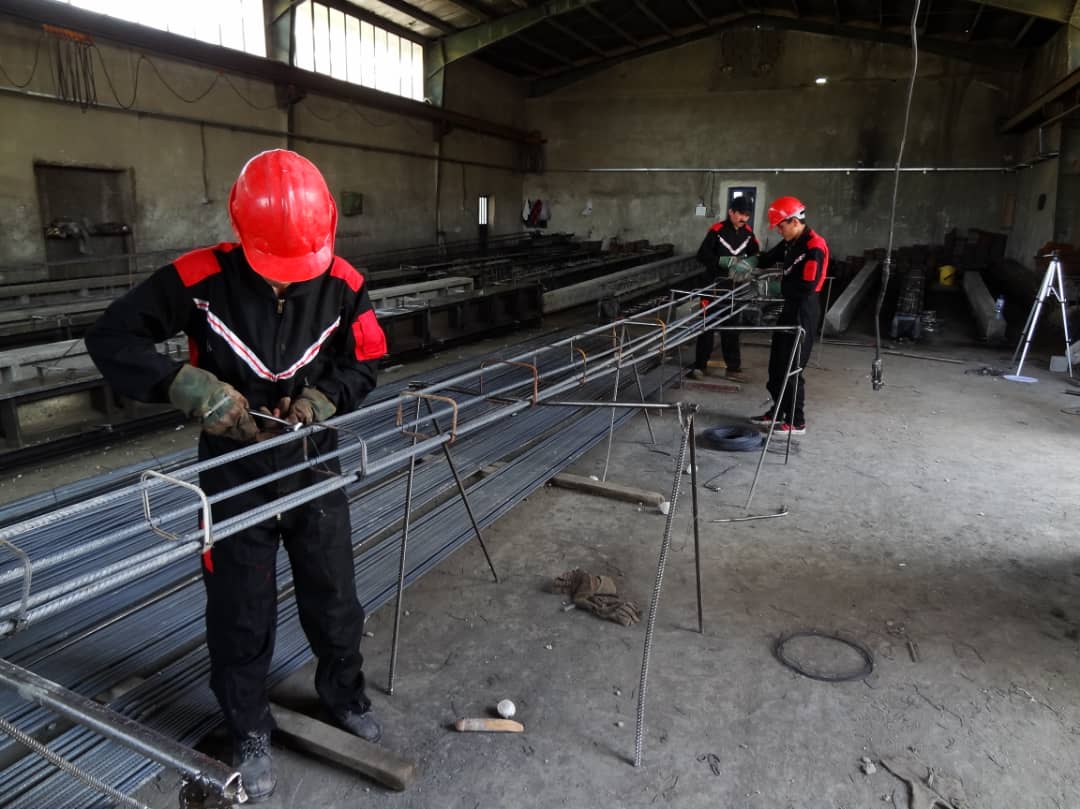

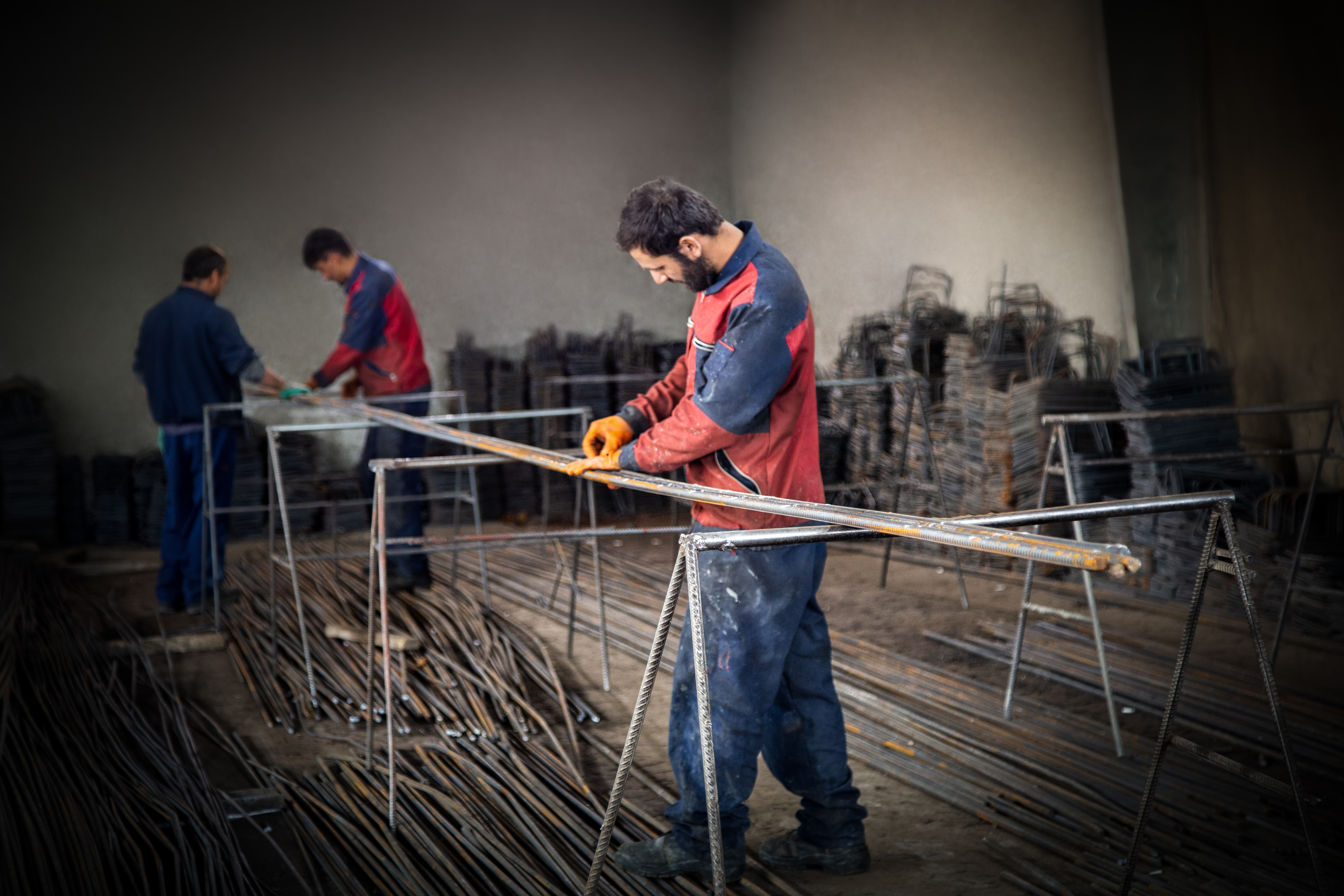

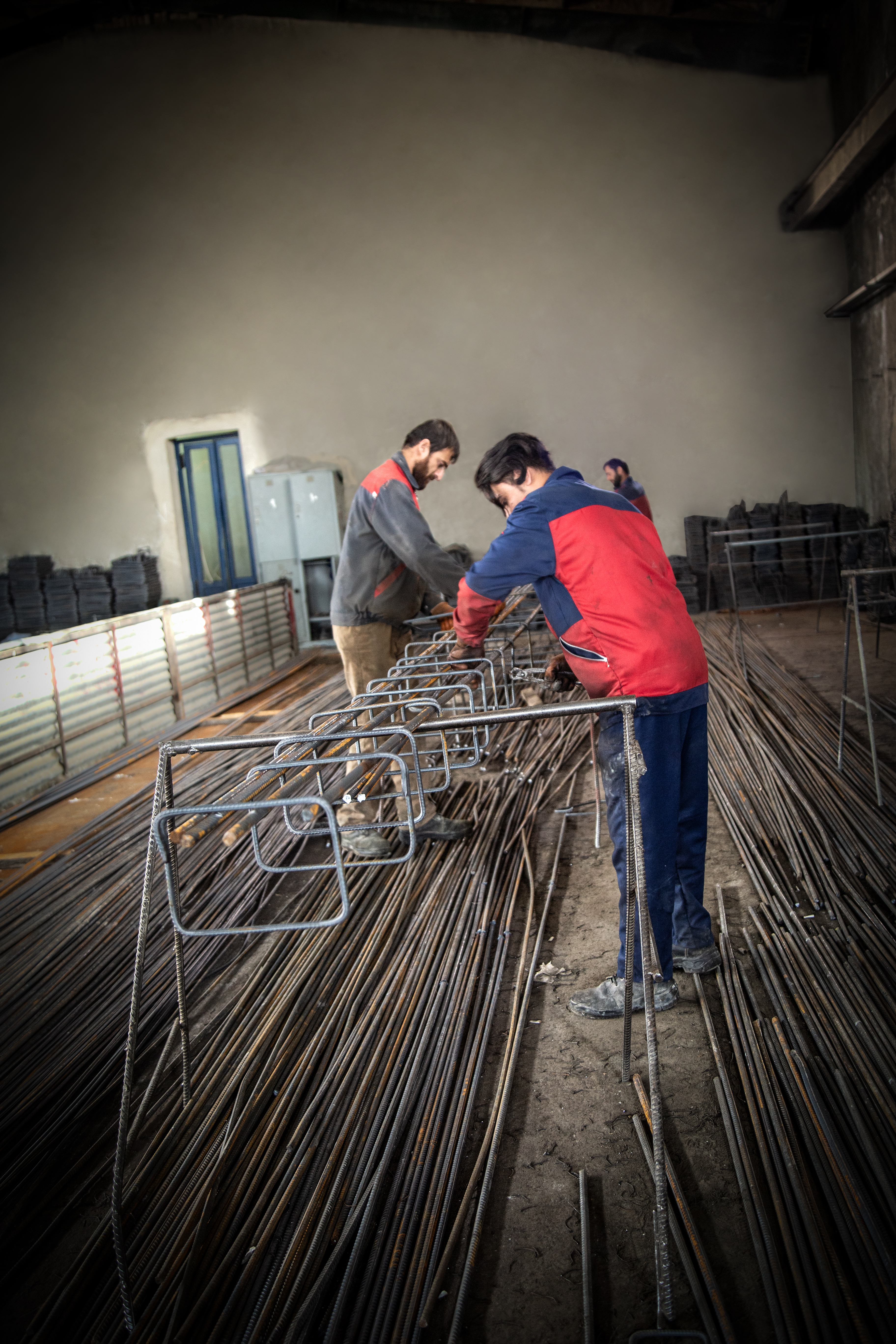

- میلگردهای فولادی(آرماتور): برای افزایش مقاومت کششی و جلوگیری از ترک خوردگی بتن
- انواع تیر برق بتنی:
-

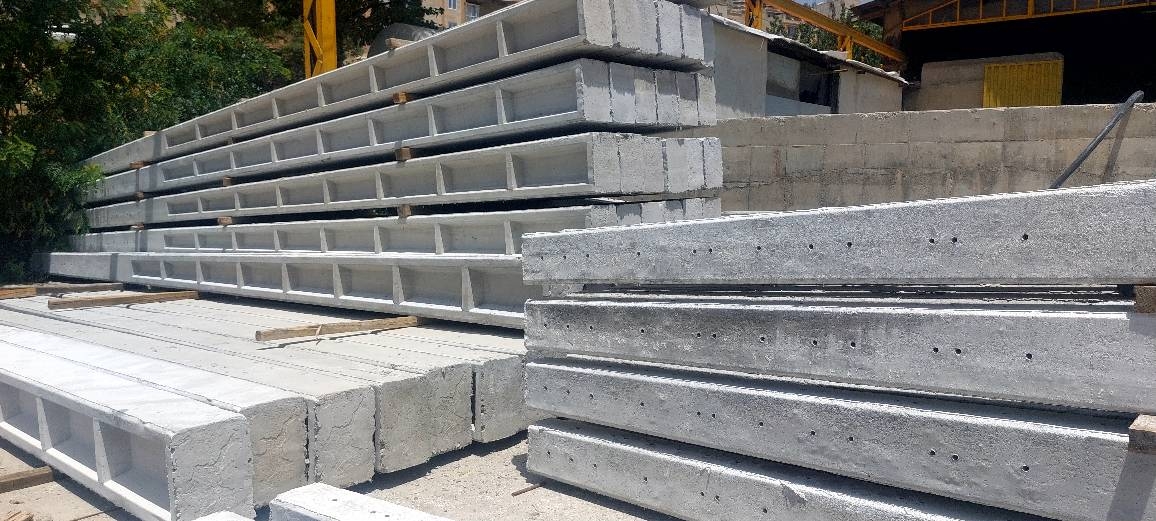

- تیر بتنی H شکل معمولی
- تیر بتنی گرد (پیش تنیده)
- مزایای تیر برق بتنی:
-
- دوام بالا، مقاوم در برابر رطوبت، اشعه uv، و حشرات و پوسیدگی بر خلاف تیرهای چوبی و فلزی
- مقاومت مکانیکی: تحل بارهای ناشی از باد، یخ و وزن کابلها
- بدون نیاز به نگهداری: به تعمیر و نگهداری مداوم مانند رنگ آمیزی (مانند تیرهای فلزی) و ضد قارچ و ضد حشره کردن (مانند تیرهای چوبی) ندارد.
- مقاوم در برابر آتش سوزی
- اقتصادی بودن در بلند مدت: با وجود هزینه اولیه بالاتر نسبت به تیر چوبی، به دلیل طول عمر بالا
- کاربردهای تیر برق بتنی:
-
- خطوط توزیع برق فشار متوسط و فشار ضعیف
- خطوط انتقال برق
- تیرهای روشنایی معابر
- استانداردهای ساخت تیر برق بتنی:
-
- استاندارد بین المللی: IEC 60652
- بریتانیا: BS 6432
- استاندارد ایران: استانداردهای وزارت نیرو و شرکتهای توزیع برق منطقه‌ای
- طول عمر:
- طول عمر بین 20 تا 60 سال
- عوامل تخریب:
-
- ترک خوردگی بتن در اثر انجماد و ذوب مکرر
- خوردگی آرماتورها در صورت نفوذ آب و کلرید
- ضربات مکانیکی شدید
| نام | قدرت اسمی (kN) | طول (متر) |
|---|---|---|
| تير برق بتنی | 400 | 9 |
| تير برق بتنی | 600 | 9 |
| تير برق بتنی | 800 | 9 |
| تير برق بتنی | 400 | 12 |
| تير برق بتنی | 600 | 12 |
| تير برق بتنی | 800 | 12 |
| تير برق بتنی | 1200 | 12 |
| تير برق بتنی | 800 | 15 |
