سکوی بتنی زیر ترانسفورماتور (Transformer Platform) یک سازهٔ بتنی است که برای نصب ترانسفورماتورهای توزیع و قدرت استفاده میشود. این سکو باید تحمل وزن ترانسفورماتور، نیروهای دینامیکی و شرایط محیطی را داشته باشد و از اصول ایمنی و فنی پیروی کند.

اهمیت سکوی بتنی زیر ترانس زمینی

• تحمل وزن ترانسفورماتور (ممکن است چندین تن باشد)
• جلوگیری از نفوذ رطوبت به پایه‌های ترانس
• مقاومت در برابر ارتعاشات و نیروهای دینامیکی ناشی از کار ترانس
• عایق‌بندی الکتریکی و جلوگیری از اتصال بدنه ترانس به زمین (در برخی موارد)
• جلوگیری از نشست نامتقارن که میتواند به ترانس آسیب برساند.

ابعاد و ارتفاع

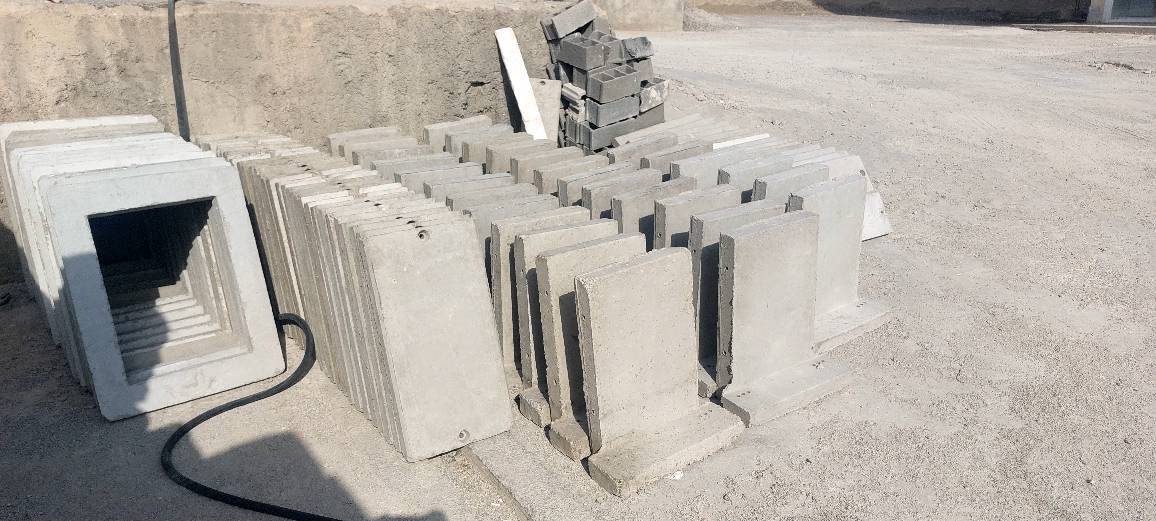

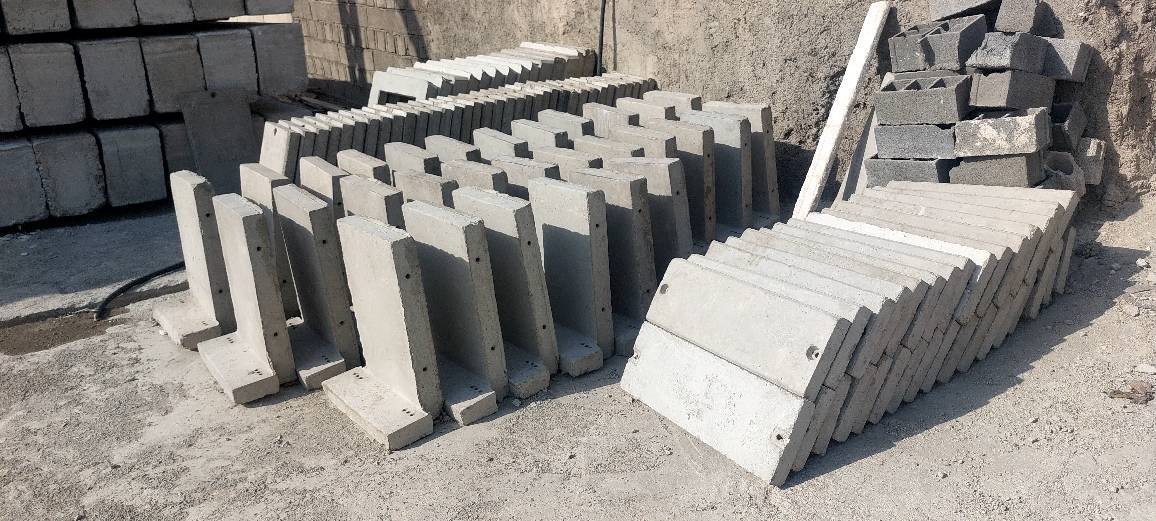

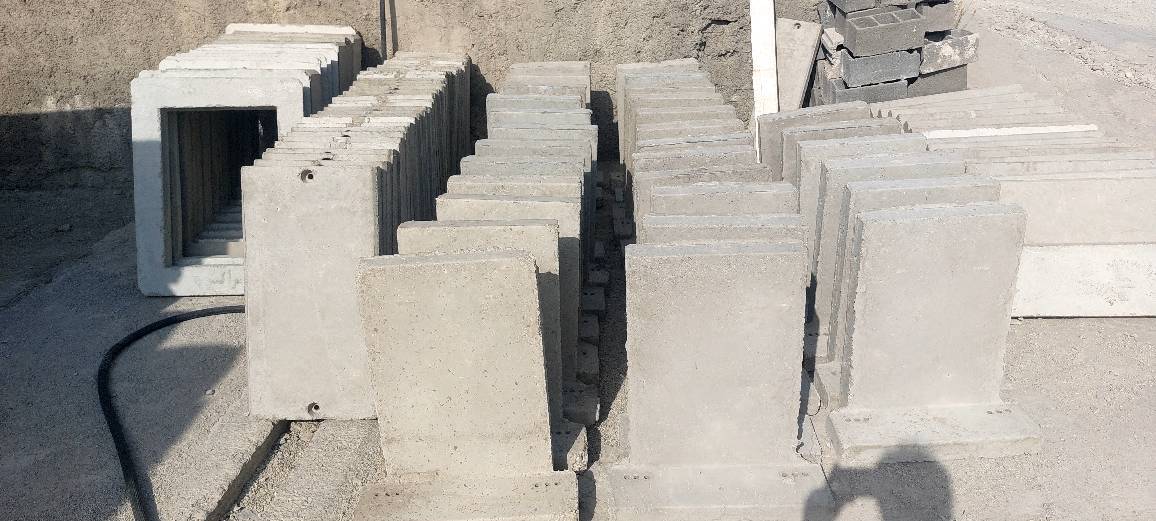

شامل 7 قطعه پیش ساخته که در محل به یکدیگر متصل می گردند و در نهایت ابعاد ذیل را تشکیل می دهند.

• ارتفاع 70 سانتیمتر
• طول پایه 75*55 سانتیمتری و نشیمنگاه 107 سانتیمتری

مصالح و ساختار

• بتن با عیار 40 کیلوگرم سیمان در مترمکعب (بتن با مقاومت فشاری 35 مگاپاسکال یا بیشتر)
• استفاده از میلگردهای فولادی (معمولاً از آرماتوربندی مشبک با میلگرد 8 میلیمتر)
• بولت های اتصال سکو

نکات ایمنی

• اجتناب از ساخت سکو روی خاک سست یا زمینهای باتلاقی
• استفاده از عایقهای رطوبتی در مناطق مرطوب
• بررسی دورهای ترکهای بتن و تعمیر در صورت نیاز
